LVS管理平台使用手册(第二版)[原创] 不指定

刘天斯 , 2010/03/10 10:51 , LVS , 评论(4) , 阅读(37295) , Via 本站原创 | |
     由于第一版的LVS管理平台是整合到现有的运维系统中,现用CodeIgniter框架+certmaster+func重写了老的管理平台,比原系统更具有独立性,主要功能模块分为性能图表、数据中心、虚拟IP池、主机管理、监控模块、生成hosts、主机探测等功能,基本上是按F5-LTM管理平台思路来设计,下面只要对这几大块功能进行说明。
项目托管地址:http://code.google.com/p/tianyalvs/
welcome
点击在新窗口中浏览此图片
1、性能图表

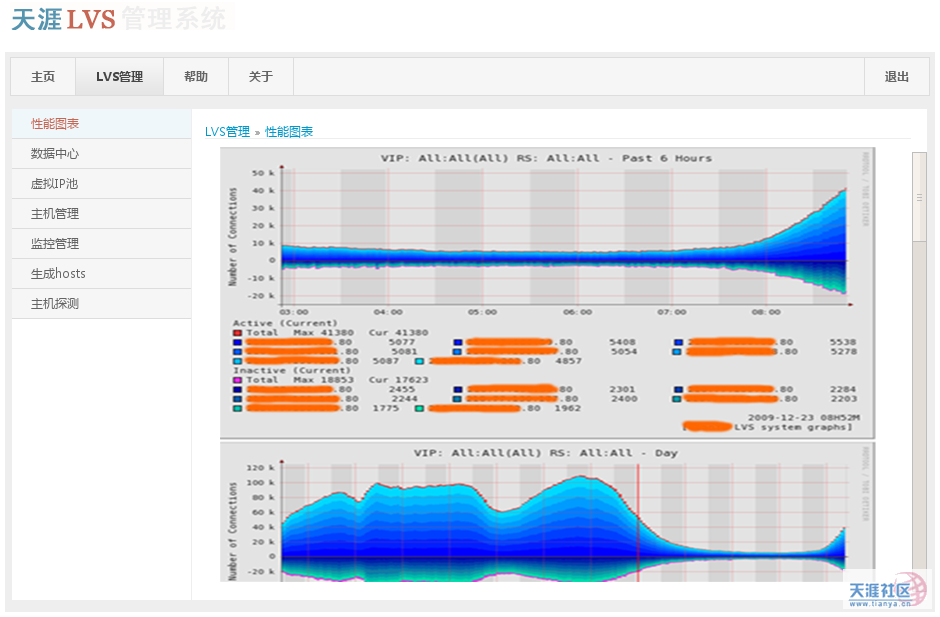

功能说明:以小时、日、星期、月、年的图表展示LVS SERVER、VIP、SERVER等流量情况,效果图如下:
点击在新窗口中浏览此图片

2、数据中心
      功能说明:管理LVS主机,一个LVS主机就是一个数据中心节点,功能包括新建、修改、生成、重载、图表、显示该组VIP等模块。

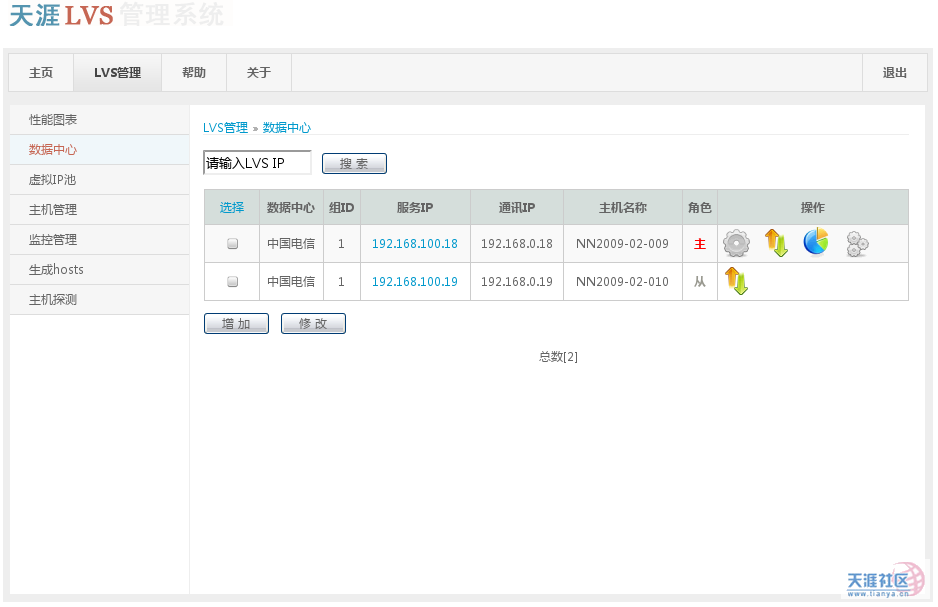

点击在新窗口中浏览此图片
2.1新建LVS节点:

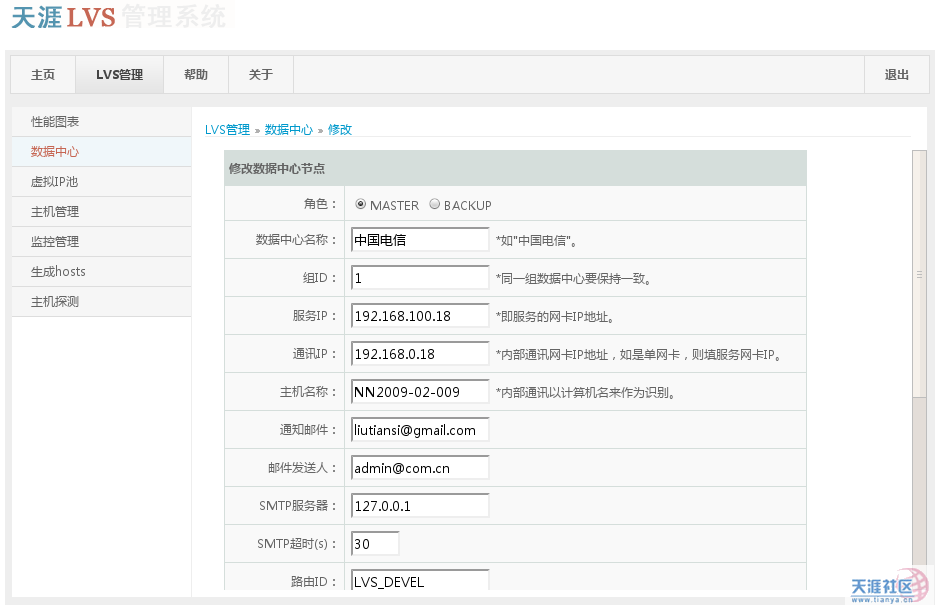

点击在新窗口中浏览此图片
全局定义块
1、 email 通知。作用:有故障,发邮件报警。这是可选项目,建议不用,用 nagios 全面监
控代替之。
2、 Lvs负载均衡器标识(lvs_id)。在一个网络内,它应该是唯一的。
3、 花括号“{}”。用来分隔定义块,因此必须成对出现。如果写漏了,keepalived运行时,不会得到预期的结果。由于定义块内存在嵌套关系,因此很容易遗漏结尾处的花括号,这点要特别注意。

VRRP 定义块
1、同步 vrrp 组 vrrp_sync_group。作用:确定失败切换(FailOver)包含的路由实个数。即在有2 个负载均衡器的场景,一旦某个负载均衡器失效,需要自动切换到另一个负载均衡器的实例是哪些?
2、实例组 group.至少包含一个 vrrp 实例。
3、Vrrp实例 vrrp_instance.实例名出自实例组 group 所包含的那些名字。
(1)实例状态 state.只有 MASTER和BACKUP 两种状态,并且需要大写这些单词。其中MASTER为工作状态,BACKUP 为备用状态。当 MASTER 所在的服务器失效时,BACKUP 所在的系统会自动把它的状态有 BACKUP 变换成 MASTER;当失效的MASTER所在的系统恢复时,BACKUP 从 MASTER 恢复到BACKUP 状态。
(2)通信接口 interface。对外提供服务的网络接口,如 eth0,eth1.当前主流的服务器都有2 个或2 个以上的接口,在选择服务接口时,一定要核实清楚。
(3)lvs_sync_daemon_inteface。 负载均衡器之间的监控接口,类似于 HA HeartBeat的心跳线。但它的机制优于 Heartbeat,因为它没有“裂脑”这个问题,它是以优先级这个机制来规避这个麻烦的。在DR 模式中,lvs_sync_daemon_inteface 与服务接口 interface 使用同一个网络接口。
(4)虚拟路由标识 virtual_router_id.这个标识是一个数字,并且同一个 vrrp 实例使用唯一的标识。即同一个 vrrp_stance,MASTER 和 BACKUP 的 virtual_router_id 是一致的,同时在整个 vrrp内是唯一的。
(5)优先级 priority.这是一个数字,数值愈大,优先级越高。在同一个vrrp_instance里,MASTER 的优先级高于 BACKUP。若 MASTER 的 priority 值为 150,那么 BACKUP的 priority 只能是140或更小的数值。
(6)同步通知间隔  advert_int  .MASTER与 BACKUP 负载均衡器之间同步检查的时间间隔,单位为秒。
(7)验证 authentication。包含验证类型和验证密码。类型主要有 PASS、AH 两种,通常使用的类型为 PASS,据说 AH 使用时有问题。验证密码为明文,同一 vrrp实例MASTER 与 BACKUP 使用相同的密码才能正常通信。

4、 虚拟 ip 地址 virtual_ipaddress . 可以有多个地址,每个地址占一行,不需要指定子网掩码。注意:这个 ip必须与我们在 lvs客户端设定的 vip 相一致!

2.2、点击在新窗口中浏览此图片生成
功能说明:在管理端生成配置文件并校验。

2.3、点击在新窗口中浏览此图片重载
功能说明:将配置文件传输到LVS节点服务器并重启Keepalived服务。

2.3、点击在新窗口中浏览此图片图表
功能说明:显示该LVS节点流量数据。

3、虚拟IP池(VIP)
功能说明:添加、修改VIP池。

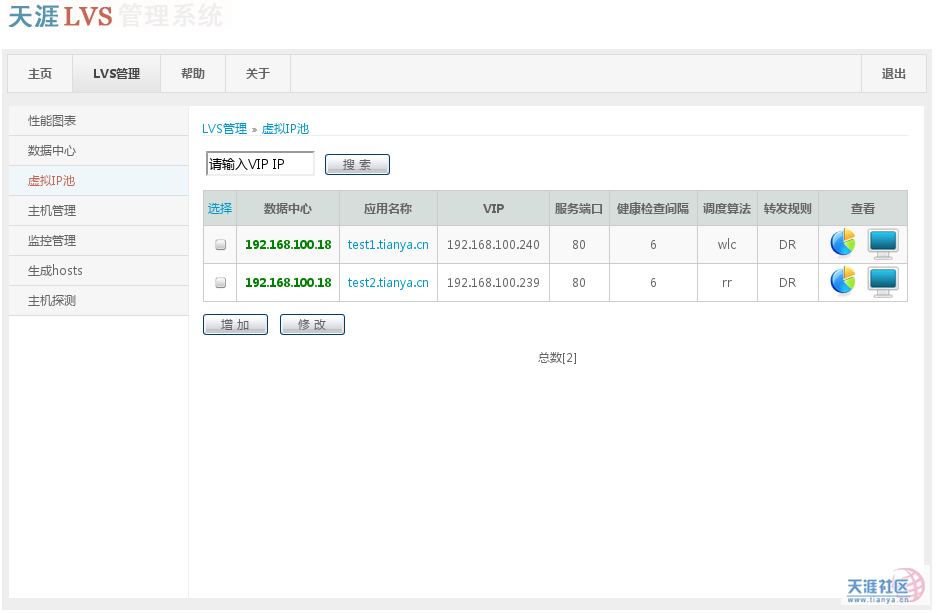

点击在新窗口中浏览此图片
3.1、添加图示:

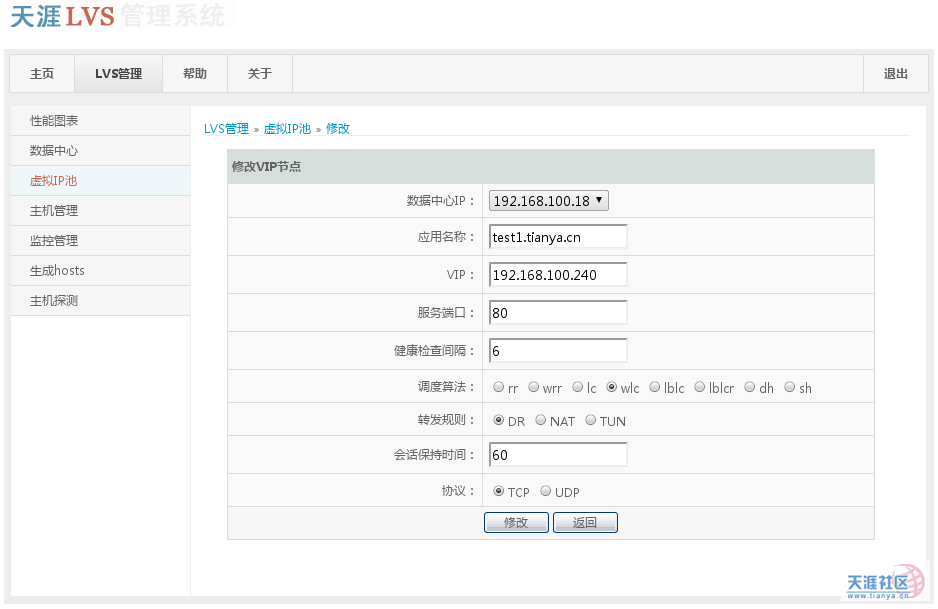

点击在新窗口中浏览此图片
虚拟服务器 virtual_server定义块

虚拟服务器定义是 keepalived框架最重要的项目了,是 keepalived.conf必不可少的部分。

1、 虚拟服务器 virtual_server.  这个 ip 来自于 vrrp 定义块的第“4”步,后面一个空格,然后加上端口号。定义一个vip,可以实现多个 tcp 端口的负载均衡功能。
(1)delay_loop。健康检查时间间隔,单位是秒。
(2)lb_algo. 负载均衡调度算法,互联网应用常使用 wlc或 rr。
(3)lb_kind. 负载均衡转发规则。一般包括 DR,NAT,TUN3 种,在我的方案中,都使用DR 的方式。
(4)persistence_timeout.会话保持时间,单位是秒。这个选项对动态网站很有用处:当用户从远程用帐号进行登陆网站时,有了这个会话保持功能,就能把用户的请求转发给同一个应用服务器。在这里,我们来做一个假设,假定现在有一个 lvs 环境,使用 DR 转发模式,真实服务器有 3 个,负载均衡器不启用会话保持功能。当用户第一次访问的时候,他的访问请求被负载均衡器转给某个真实服务器,这样他看到一个登陆页面,第一次访问完毕;接着他在登陆框填写用户名和密码,然后提交;这时候,问题就可能出现了—登陆不能成功。因为没有会话保持,负载均衡器可能会把第 2次的请求转发到其他的服务器。
(5)转发协议 protocol.一般有 tcp 和 udp两种。实话说,我还没尝试过 udp协议类的转发。
4、主机管理
功能说明:包括添加、修改、设置LB等功能模块。

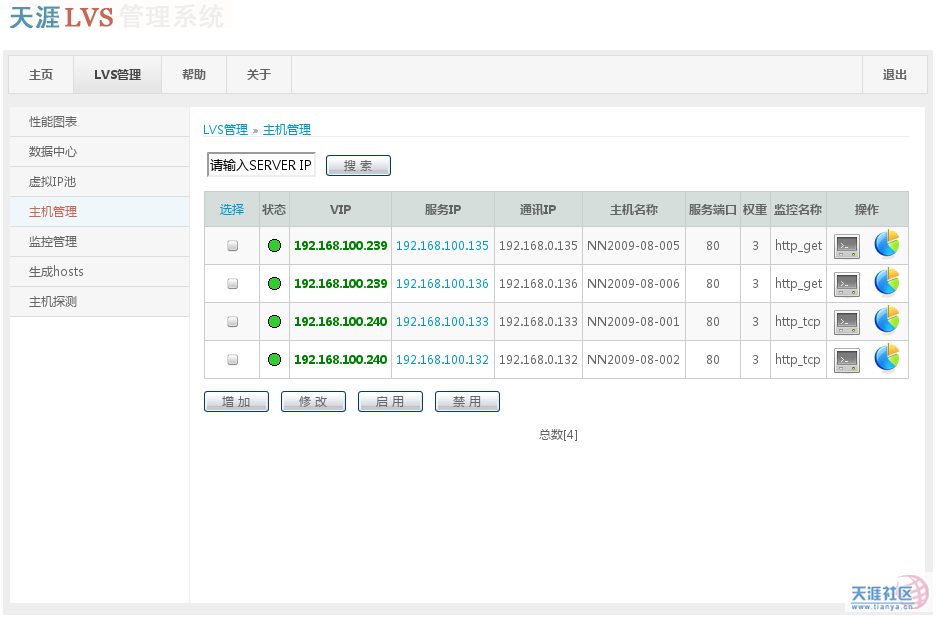

点击在新窗口中浏览此图片
4.1、添加SERVER

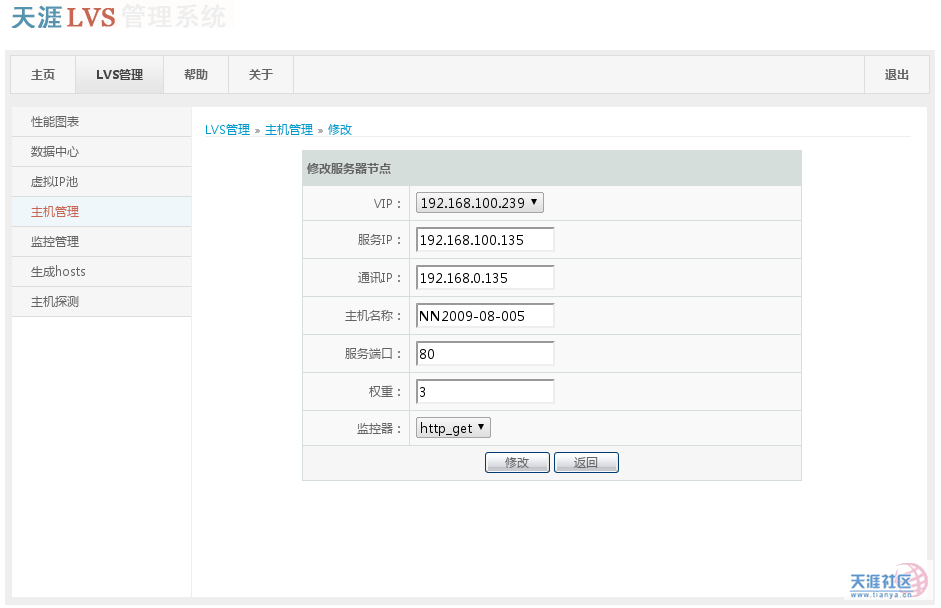

点击在新窗口中浏览此图片
      真实服务器 real_server.也即服务器池。Real_server的值包括 ip地址和端口号。多个连续的真实 ip,转发的端口相同,是不是可以以范围表示?需要进一步实验。如写成real_server 61.135.20.1-10 80 .
(1)权重 weight.权重值是一个数字,数值越大,权重越高。使用不同的权重值的目的在于为不同性能的机器分配不同的负载,性能较好的机器,负载分担大些;反之,性能差的机器,则分担较少的负载,这样就可以合理的利用不同性能的机器资源。

4.2、点击在新窗口中浏览此图片设置LB
功能说明:设置所选服务器的LoopbackIP,只限于DR模式。
5、监控模块
功能说明:添加、删除、修改自定义监控名称。

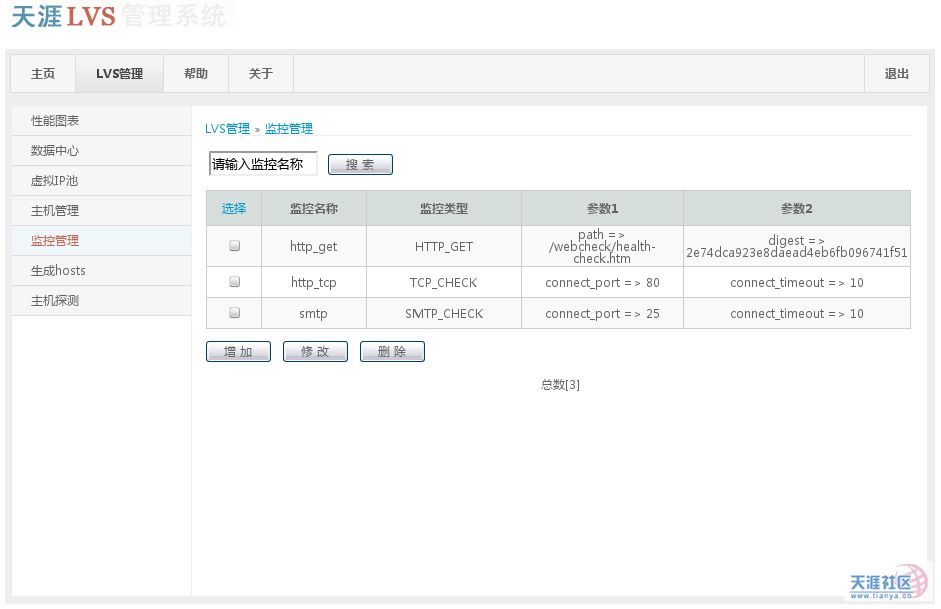

点击在新窗口中浏览此图片
5.1、添加监控点

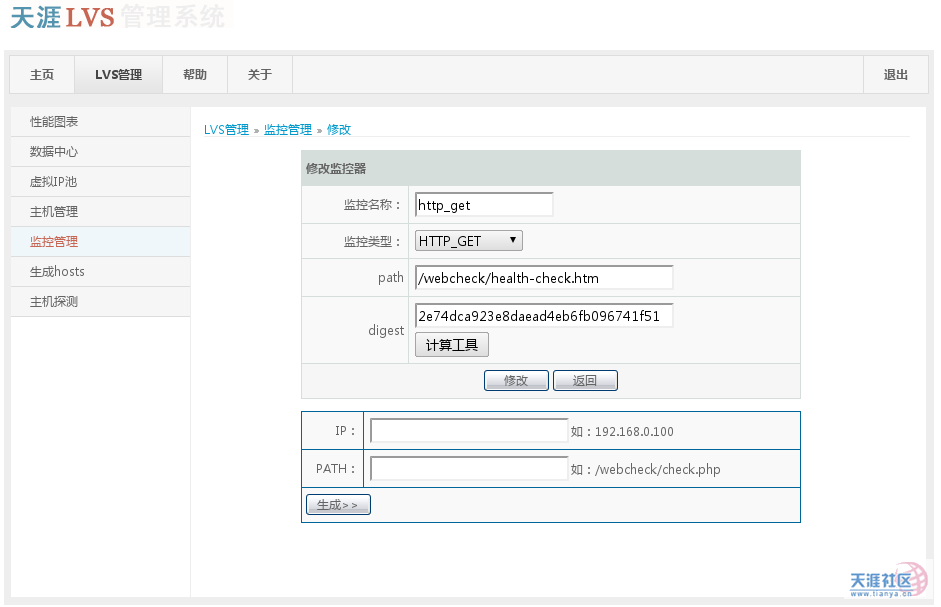

点击在新窗口中浏览此图片
      监控类型包括SSL_GET、HTTP_GET、TCP_CHECK、SMTP_CHECK、MISC_CHECK等,选择不同的监控类型会提示你输入不同的参数值,一般情况下选择管理员添加的类型即可满足,一些特殊应用的监控可以自定义去添加。

Sky同学写的LVS管理工具(桌面版)
http://blog.chinaunix.net/u3/102731/article_133142.html

如大家有什么疑问或感兴趣的话题可以通过weibo与我交流:http://t.qq.com/yorkoliu
