一、前言
        Kubernetes 是Google开源的容器集群管理系统,基于Docker构建一个容器的调度服务,提供资源调度、均衡容灾、服务注册、动态扩缩容等功能套件,目前最新版本为0.6.2。本文介绍如何基于Centos7.0构建Kubernetes平台,在正式介绍之前,大家有必要先理解Kubernetes几个核心概念及其承担的功能。以下为Kubernetes的架构设计图:

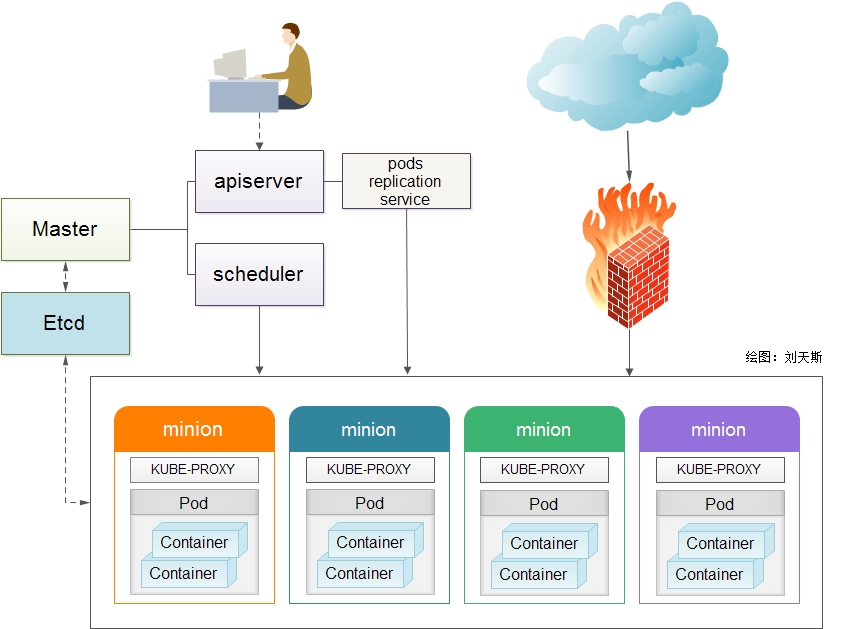

点击在新窗口中浏览此图片
1. Pods
        在Kubernetes系统中,调度的最小颗粒不是单纯的容器,而是抽象成一个Pod,Pod是一个可以被创建、销毁、调度、管理的最小的部署单元。比如一个或一组容器。
2. Replication Controllers
        Replication Controller是Kubernetes系统中最有用的功能,实现复制多个Pod副本,往往一个应用需要多个Pod来支撑,并且可以保证其复制的副本数,即使副本所调度分配的主宿机出现异常,通过Replication Controller可以保证在其它主宿机启用同等数量的Pod。Replication Controller可以通过repcon模板来创建多个Pod副本,同样也可以直接复制已存在Pod,需要通过Label selector来关联。
3、Services
        Services是Kubernetes最外围的单元,通过虚拟一个访问IP及服务端口,可以访问我们定义好的Pod资源,目前的版本是通过iptables的nat转发来实现,转发的目标端口为Kube_proxy生成的随机端口,目前只提供GOOGLE云上的访问调度,如GCE。如果与我们自建的平台进行整合?请关注下篇《kubernetes与HECD架构的整合》文章。
4、Labels
        Labels是用于区分Pod、Service、Replication Controller的key/value键值对,仅使用在Pod、Service、 Replication Controller之间的关系识别,但对这些单元本身进行操作时得使用name标签。
5、Proxy
        Proxy不但解决了同一主宿机相同服务端口冲突的问题,还提供了Service转发服务端口对外提供服务的能力,Proxy后端使用了随机、轮循负载均衡算法。

        说说个人一点看法,目前Kubernetes 保持一周一小版本、一个月一大版本的节奏,迭代速度极快,同时也带来了不同版本操作方法的差异,另外官网文档更新速度相对滞后及欠缺,给初学者带来一定挑战。在上游接入层官方侧重点还放在GCE(Google Compute Engine)的对接优化,针对个人私有云还未推出一套可行的接入解决方案。在v0.5版本中才引用service代理转发的机制,且是通过iptables来实现,在高并发下性能令人担忧。但作者依然看好Kubernetes未来的发展,至少目前还未看到另外一个成体系、具备良好生态圈的平台,相信在V1.0时就会具备生产环境的服务支撑能力。

一、环境部署
1、平台版本说明
    1)Centos7.0 OS
    2)Kubernetes V0.6.2
    3)etcd version 0.4.6
    4)Docker version 1.3.2

2、平台环境说明
点击在新窗口中浏览此图片

3、环境安装
    1)系统初始化工作(所有主机)
    系统安装-选择[最小化安装]

引用

    # yum -y install wget ntpdate bind-utils
    # wget http://mirror.centos.org/centos/7/extras/x86_64/Packages/epel-release-7-2.noarch.rpm
    # yum update


    CentOS 7.0默认使用的是firewall作为防火墙,这里改为iptables防火墙(熟悉度更高,非必须)。
    1.1、关闭firewall:

引用

    # systemctl stop firewalld.service #停止firewall
    # systemctl disable firewalld.service #禁止firewall开机启动


    1.2、安装iptables防火墙

引用

    # yum install iptables-services #安装
    # systemctl start iptables.service #最后重启防火墙使配置生效
    # systemctl enable iptables.service #设置防火墙开机启动


    2)安装Etcd(192.168.1.10主机)

引用

    # mkdir -p /home/install && cd /home/install
    # wget https://github.com/coreos/etcd/releases/download/v0.4.6/etcd-v0.4.6-linux-amd64.tar.gz
    # tar -zxvf etcd-v0.4.6-linux-amd64.tar.gz
    # cd etcd-v0.4.6-linux-amd64
    # cp etcd* /bin/
    # /bin/etcd -version
    etcd version 0.4.6


    启动服务etcd服务,如有提供第三方管理需求,另需在启动参数中添加“-cors='*'”参数。

引用

    # mkdir /data/etcd
    # /bin/etcd -name etcdserver -peer-addr 192.168.1.10:7001 -addr 192.168.1.10:4001 -data-dir /data/etcd -peer-bind-addr 0.0.0.0:7001 -bind-addr 0.0.0.0:4001 &


    配置etcd服务防火墙,其中4001为服务端口,7001为集群数据交互端口。

引用

    # iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 4001 -j ACCEPT
    # iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 7001 -j ACCEPT



    3)安装Kubernetes(涉及所有Master、Minion主机)
    通过yum源方式安装,默认将安装etcd, docker, and cadvisor相关包。

引用

    # curl https://copr.fedoraproject.org/coprs/eparis/kubernetes-epel-7/repo/epel-7/eparis-kubernetes-epel-7-epel-7.repo -o /etc/yum.repos.d/eparis-kubernetes-epel-7-epel-7.repo
    #yum -y install kubernetes


    升级至v0.6.2,覆盖bin文件即可,方法如下:

引用

    # mkdir -p /home/install && cd /home/install
    # wget https://github.com/GoogleCloudPlatform/kubernetes/releases/download/v0.6.2/kubernetes.tar.gz
    # tar -zxvf kubernetes.tar.gz
    # tar -zxvf kubernetes/server/kubernetes-server-linux-amd64.tar.gz
    # cp kubernetes/server/bin/kube* /usr/bin


    校验安装结果,出版以下信息说明安装正常。

引用

    [root@SN2014-12-200 bin]# /usr/bin/kubectl version
    Client Version: version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}
    Server Version: &version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}


    4)Kubernetes配置(仅Master主机)
    master运行三个组件,包括apiserver、scheduler、controller-manager,相关配置项也只涉及这三块。
4.1、【/etc/kubernetes/config】

4.2、【/etc/kubernetes/apiserver】

4.3、【/etc/kubernetes/controller-manager】

4.4、【/etc/kubernetes/scheduler】

    启动master侧相关服务

引用

    # systemctl daemon-reload
    # systemctl start kube-apiserver.service kube-controller-manager.service kube-scheduler.service
    # systemctl enable kube-apiserver.service kube-controller-manager.service kube-scheduler.service


    5)Kubernetes配置(仅minion主机)
        minion运行两个组件,包括kubelet、proxy,相关配置项也只涉及这两块。
    Docker启动脚本更新
    # vi /etc/sysconfig/docker
    添加:-H tcp://0.0.0.0:2375,最终配置如下,以便以后提供远程API维护。
    OPTIONS=--selinux-enabled -H tcp://0.0.0.0:2375 -H fd://

    修改minion防火墙配置,通常master找不到minion主机多半是由于端口没有连通。
    iptables -I INPUT -s 192.168.1.200 -p tcp --dport 10250 -j ACCEPT

    修改kubernetes minion端配置,以192.168.1.201主机为例,其它minion主机同理。
5.1、【/etc/kubernetes/config】

5.2、【/etc/kubernetes/kubelet】

5.3、【/etc/kubernetes/proxy】

启动kubernetes服务

引用

# systemctl daemon-reload
# systemctl enable docker.service kubelet.service kube-proxy.service
# systemctl start docker.service kubelet.service kube-proxy.service


3、校验安装(在master主机操作,或可访问master主机8080端口的client api主机)
  1) kubernetes常用命令

引用

# kubectl get minions    #查查看minion主机
# kubectl get pods    #查看pods清单
# kubectl get services 或 kubectl get services -o json    #查看service清单
# kubectl get replicationControllers    #查看replicationControllers清单
# for i in `kubectl get pod|tail -n +2|awk '{print $1}'`; do kubectl delete pod $i; done    #删除所有pods


    或者通过Server api for REST方式(推荐,及时性更高):

引用

# curl -s -L http://192.168.1.200:8080/api/v1beta1/version | python -mjson.tool    #查看kubernetes版本
# curl -s -L http://192.168.1.200:8080/api/v1beta1/pods | python -mjson.tool    #查看pods清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/replicationControllers | python -mjson.tool    #查看replicationControllers清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/minions | python -m json.tool    #查查看minion主机
# curl -s -L http://192.168.1.200:8080/api/v1beta1/services | python -m json.tool    #查看service清单


注:在新版kubernetes中,所有的操作命令都整合至kubectl,包括kubecfg、kubectl.sh、kubecfg.sh等

  2)创建测试pod单元
   # /home/kubermange/pods && cd /home/kubermange/pods
   # vi apache-pod.json

    # kubectl create -f apache-pod.json
    # kubectl get pod
引用

NAME                IMAGE(S)            HOST                LABELS              STATUS
fedoraapache        fedora/apache       192.168.1.202/      name=fedoraapache   Running

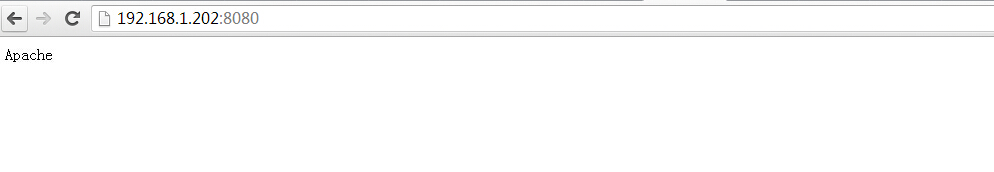

    启动浏览器访问http://192.168.1.202:8080/,对应的服务端口切记在iptables中已添加。效果图如下:
点击在新窗口中浏览此图片

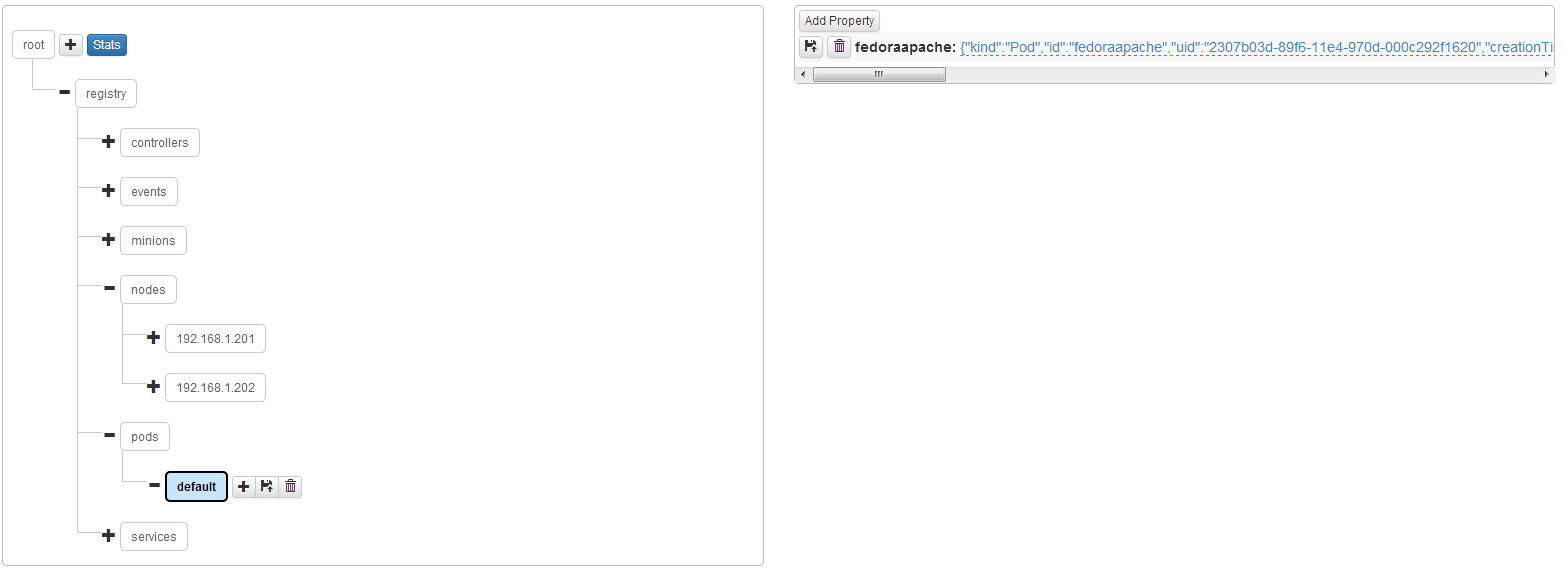

    观察kubernetes在etcd中的数据存储结构
点击在新窗口中浏览此图片

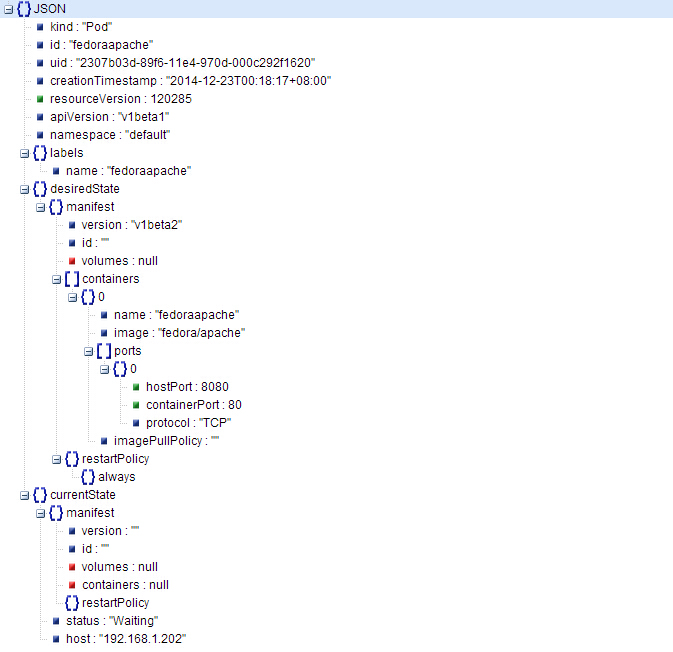

    观察单个pods的数据存储结构,以json的格式存储。
点击在新窗口中浏览此图片

二、实战操作
    任务:通过Kubernetes创建一个LNMP架构的服务集群,以及观察其负载均衡,涉及镜像“yorko/webserver”已经push至registry.hub.docker.com,大家可以通过“docker pull yorko/webserver”下载。

引用

    # mkdir -p /home/kubermange/replication && mkdir -p /home/kubermange/service
    # cd /home/kubermange/replication


1、 创建一个replication ,本例直接在replication模板中创建pod并复制,也可独立创建pod再通过replication来复制。
【replication/lnmp-replication.json】

    执行创建命令
    #kubectl create -f lnmp-replication.json
    观察生成的pod副本清单:
[root@SN2014-12-200 replication]# kubectl get pod
引用

NAME                                   IMAGE(S)            HOST                LABELS               STATUS
84150ab7-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84154ed5-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running
840beb1b-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84152d93-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
840db120-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running
8413b4f3-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running

2、创建一个service,通过selector指定 "name": "webserver_pod"与pods关联。
【service/lnmp-service.json】

    执行创建命令:
    # kubectl create -f lnmp-service.json

    登录minion主机(192.168.1.201),查询主宿机生成的iptables转发规则(最后一行)
    # iptables -nvL -t nat
引用

Chain KUBE-PROXY (2 references)
pkts bytes target     prot opt in     out     source               destination
    2   120 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.102.162       /* kubernetes */ tcp dpt:443 redir ports 47700
    1    60 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.28.74         /* kubernetes-ro */ tcp dpt:80 redir ports 60099
    0     0 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.216.51        /* webserver */ tcp dpt:8080 redir ports 40689

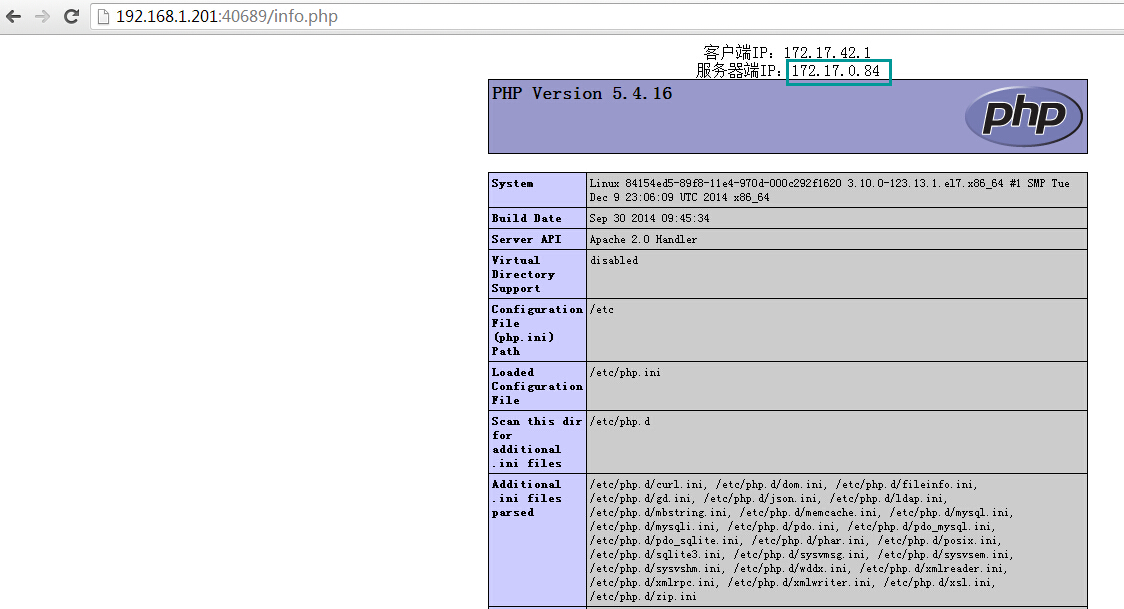

    访问测试,http://192.168.1.201:40689/info.php,刷新浏览器发现proxy后端的变化,默认为随机轮循算法。
点击在新窗口中浏览此图片
点击在新窗口中浏览此图片

三、测试过程
    1、pods自动复制、销毁测试,观察kubernetes自动保持副本数(6份)
删除replicationcontrollers中一个副本fedoraapache
[root@SN2014-12-200 pods]# kubectl delete pods fedoraapache
I1219 23:59:39.305730    9516 restclient.go:133] Waiting for completion of operation 142530
fedoraapache
引用

[root@SN2014-12-200 pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running

#自动生成出一个副本,保持6份的效果
引用

[root@SN2014-12-200 pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
2a8fb993-8798-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running

2、测试不同角色模块中的hostPort
    1)pod中hostPort为空,而replicationcontrollers为指定端口,则异常;两侧都指定端口,相同或不同时都异常;pod的hostport为指定,另replicationcon为空,则正常;pod的hostport为空,另replicationcon为空,则正常;结论是在replicationcontrollers场景不能指定hostport,否则异常,待持续测试。
    2)结论:在replicationcontronllers.json中,"replicaSelector": {"name": "webserver_pod"}要与"labels": {"name": "webserver_pod"}以及service中的"selector": {"name": "webserver_pod"}保持一致;

请关注下篇《kubernetes与HECD架构的整合》,近期推出。

参考文献:
https://github.com/GoogleCloudPlatform/kubernetes/blob/master/docs/getting-started-guides/fedora/fedora_manual_config.md
https://github.com/GoogleCloudPlatform/kubernetes/blob/master/DESIGN.md
http://www.infoq.com/cn/articles/Kubernetes-system-architecture-introduction

转载请注明来源 http://blog.liuts.com/post/247/

        主控端是OMServer的核心角色,负责接收加密的协议串且进行解密,解析成OMServer调用的任务模块,同时结合角色中的saltstack、ansible或func组件,向目标业务服务器集群(被控机)发送执行任务,执行完毕后,将返回的执行结果加解密处理,最后逐级返回给系统管理员,角色所在位置见以下架构图:
点击在新窗口中浏览此图片
一、环境部署
1、部署saltstack、ansible或func组件,详细见本书相关章节,此处省略;

2、安装rpyc模块

3、下载主控端源码
#cd /home
download github地址:https://github.com/yorkoliu/pyauto/tree/master/第十三章/OMServer

修改OMServer/config.py主配置文件

4、编写任务模块
    1)在WEB前端点击【添加模块】,指定模块名称、描述、参数接口信息,提交后记录生成的模块ID(数字);
    2)在主控端OMServer/modules目录存放了各个组件的模块,以不同目录名作为区分,任务模块名称由“Mid_”+模块ID组成,与前端生成的模块ID进行关联,如Mid_1007.py,可参考现有示例进行修改。

5、启动服务


二、校验环境
        最后,打开浏览器访问http://omserver.domain.com(自定义域名,可通过修改hosts实现),效果图如下。
点击在新窗口中浏览此图片

三、基于Python构建可扩展的自动化运维平台(WOT分享主题)
